요구사항 정의부터 와이어링 하네스 설계까지 — 차량 E/E 개발 전 과정을 하나의 플랫폼으로 통합합니다. 데이터 모델링 기반의 정밀한 엔지니어링 솔루션.

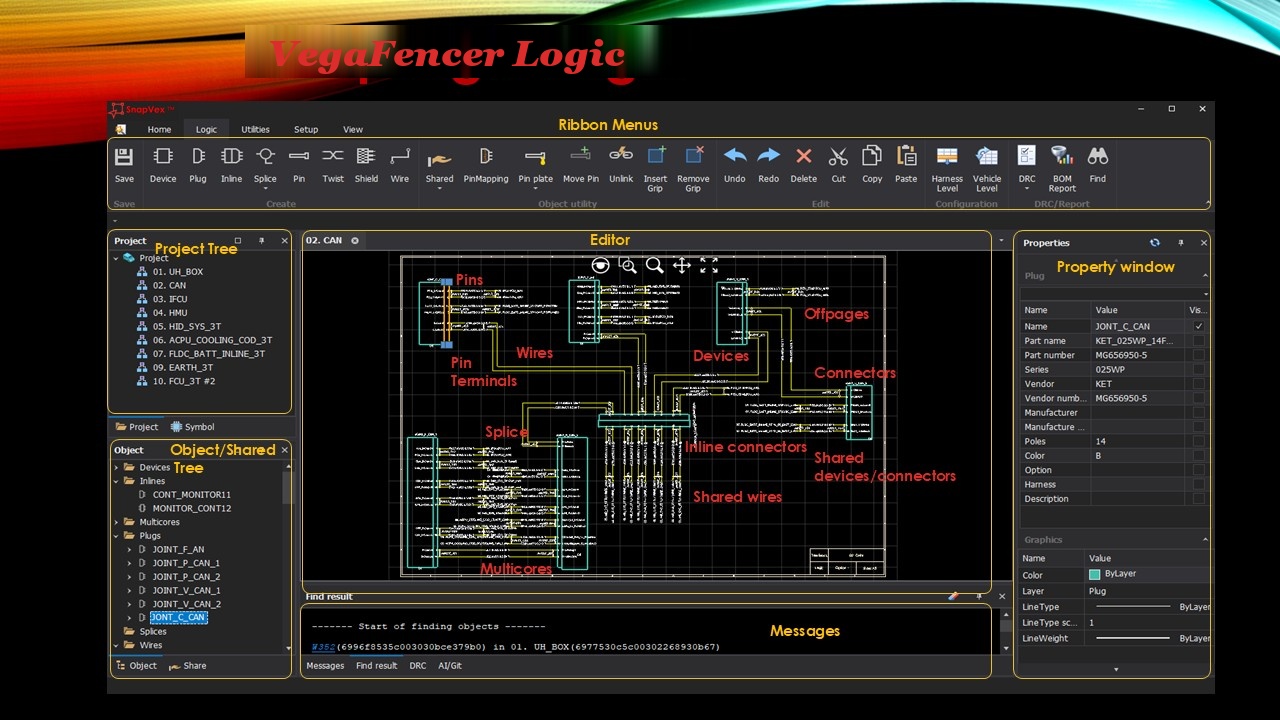

VegaFencer — Logic Editor
Logic Editor Integrator Harness Drawing Variant Config AI Assistant

CORE MODULES

하나의 플랫폼, 완전한 E/E 설계

회로도의 전기적 의도부터 물리적 하네스 도면까지 — 다섯 개의 핵심 모듈이 끊김 없이 연결됩니다.

⚡

Logic

전기적 설계 의도를 정의하는 핵심 모듈. 디바이스 핀 연결부터 전기적 오류 검증까지, 모든 설계의 Source of Truth.

Design intent
🔗

Integrator

회로도와 3D 번들 설계를 연결·동기화. 와이어 라우팅, 번들 구성, 토폴로지 검증을 하나의 워크플로우로.

Data sync
📐

Harness Drawing

상세 하네스 도면 자동 생성. 플러그 심볼, 와이어 리스트, 번들 직경 계산까지 원스톱.

Documentation
🎛️

Variant / Config

Variant, Option, Configuration별 다이어그램 필터링. Worst-case 설계 내 특정 구성만 시각화.

Flexibility
🔌

Bridge

CATIA V5 & NX 3D CAD와의 양방향 상호운용성. 와이어 리스트·번들 길이 데이터를 실시간으로 교환합니다.

Interop

BRAND STORY

북극성 Vega, 그리고 정확한 방향

VegaFencer는 밤하늘의 북극성(Vega)에서 이름을 따왔습니다. 항해자에게 북극성이 정확한 기준점이 되듯, 설계자에게 흔들리지 않는 기준과 방향을 제시합니다.

나침반이 가리키는 방향은 곧 설계 의도와 물리적 구현의 일치입니다. VegaFencer Editor는 벡터 방향과 엔티티 정점을 정밀하게 스냅하여, 논리적 설계 의도와 물리적 레이아웃이 어긋나지 않도록 보장합니다.

개념 설계부터 양산 구현까지 — VegaFencer는 당신의 설계가 올바른 길을 벗어나지 않도록 돕는 믿음직한 나침반입니다.

star
explore

VEGAFENCER LOGIC

전기적 설계 의도의 Source of Truth

Logic의 역할은 시스템의 전기적 의도(설계 의도)를 명확하게 정의하는 데 있습니다.

  • check 전기적 연결 정의 — 신호가 어떤 디바이스 핀에서 어디로 전달되는지
  • check 기능 설계 표현 — 회로도를 통해 시스템 동작을 표현
  • check 설계 규칙 및 전기적 제약 정의 — 전압, 전류, 신호 타입
  • check 단일 기준 데이터 역할 — 하네스 설계의 신뢰 가능한 소스

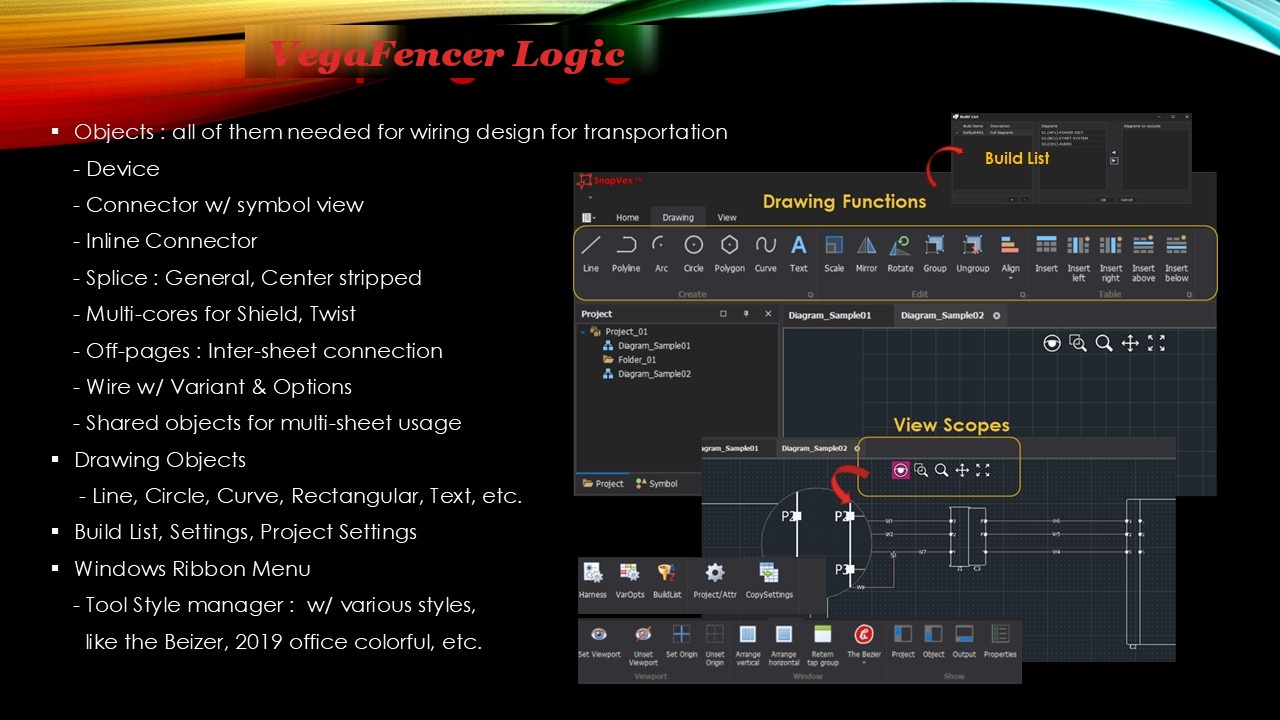

VegaFencer Logic - Objects and Features

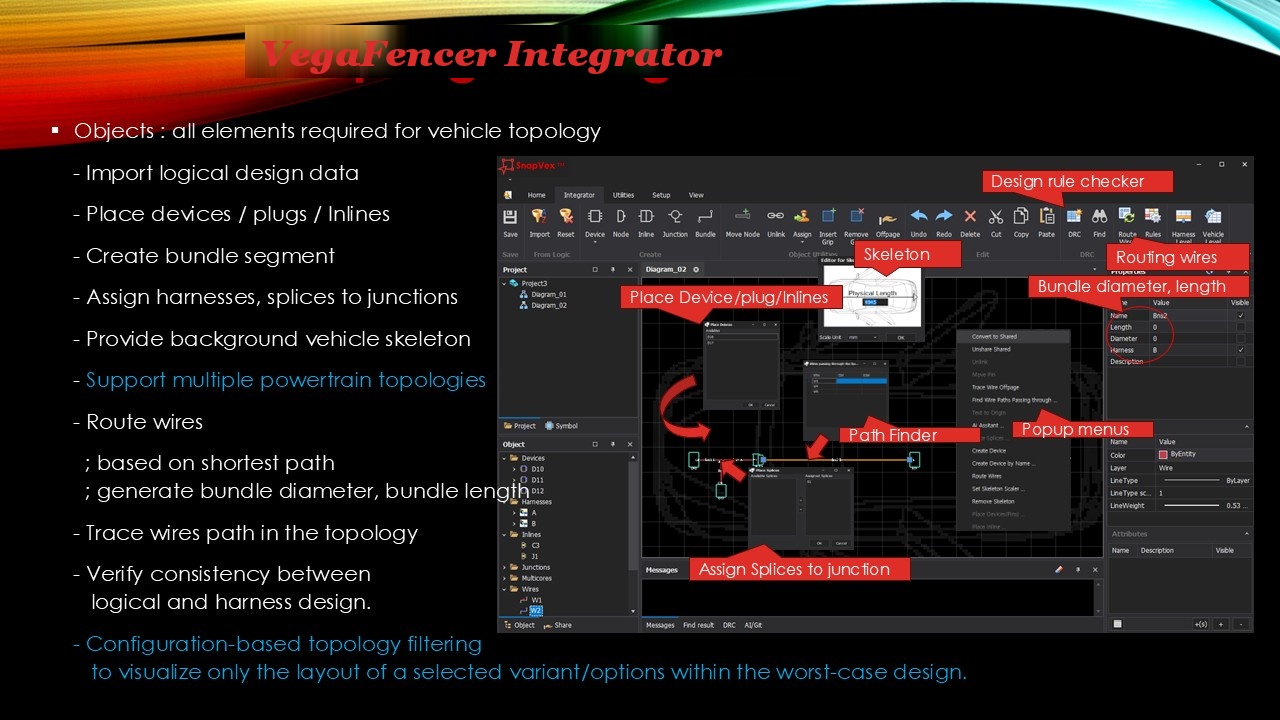

VegaFencer Integrator UI

VEGAFENCER INTEGRATOR

논리 설계와 3D 번들의 동기화

회로도와 실제 3D 기하학적 번들 설계를 연결하여, 두 도메인 간의 데이터 일관성을 유지합니다.

  • check 논리 설계 데이터 통합 — 회로도, 넷 정의, 디바이스/핀 정보
  • check 하네스 생성 기초 데이터 — 와이어 라우팅, 번들 구성, 스플라이스
  • check 설계 변경 & 데이터 일관성 — 회로도와 하네스 간 검증
  • check Configuration-based 토폴로지 필터링

VEGAFENCER HARNESS DRAWING

상세 하네스 도면 자동 생성

논리적 연결 정보, Integrator의 토폴로지, 하네스 설계 데이터를 기반으로 상세 도면을 생성하고 관리합니다.

  • check 하네스 도면 생성 및 시각화
  • check 플러그 심볼, 번들 길이, 와이어 리스트 테이블
  • check 번들 직경 계산 및 와이어 경로 추적
  • check Variant/Option별 레이아웃 필터링

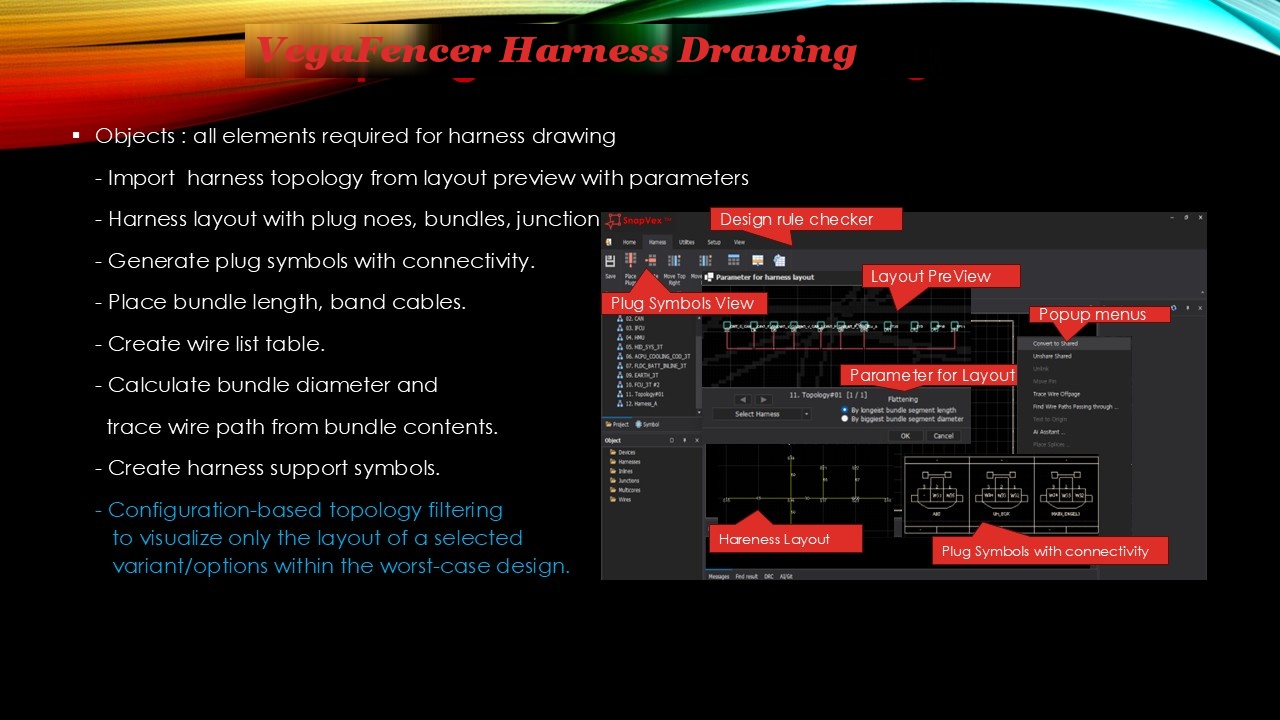

VegaFencer Harness Drawing UI

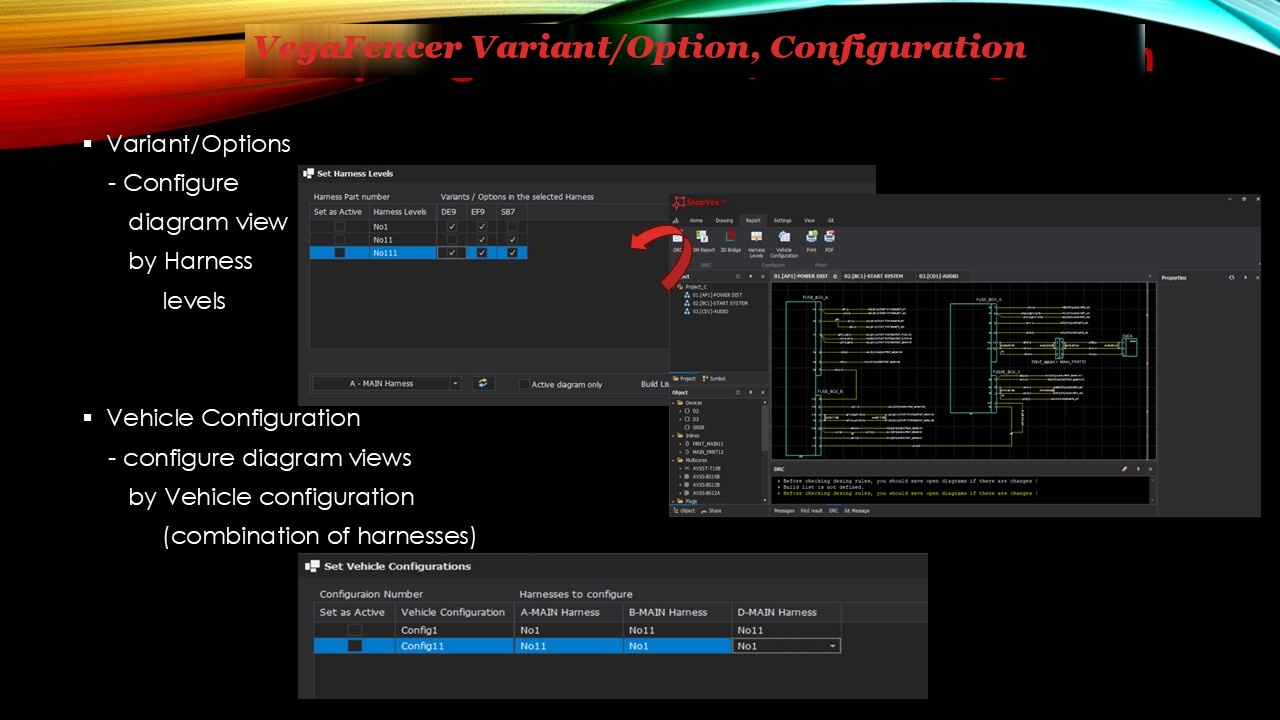

VegaFencer Variant Configuration

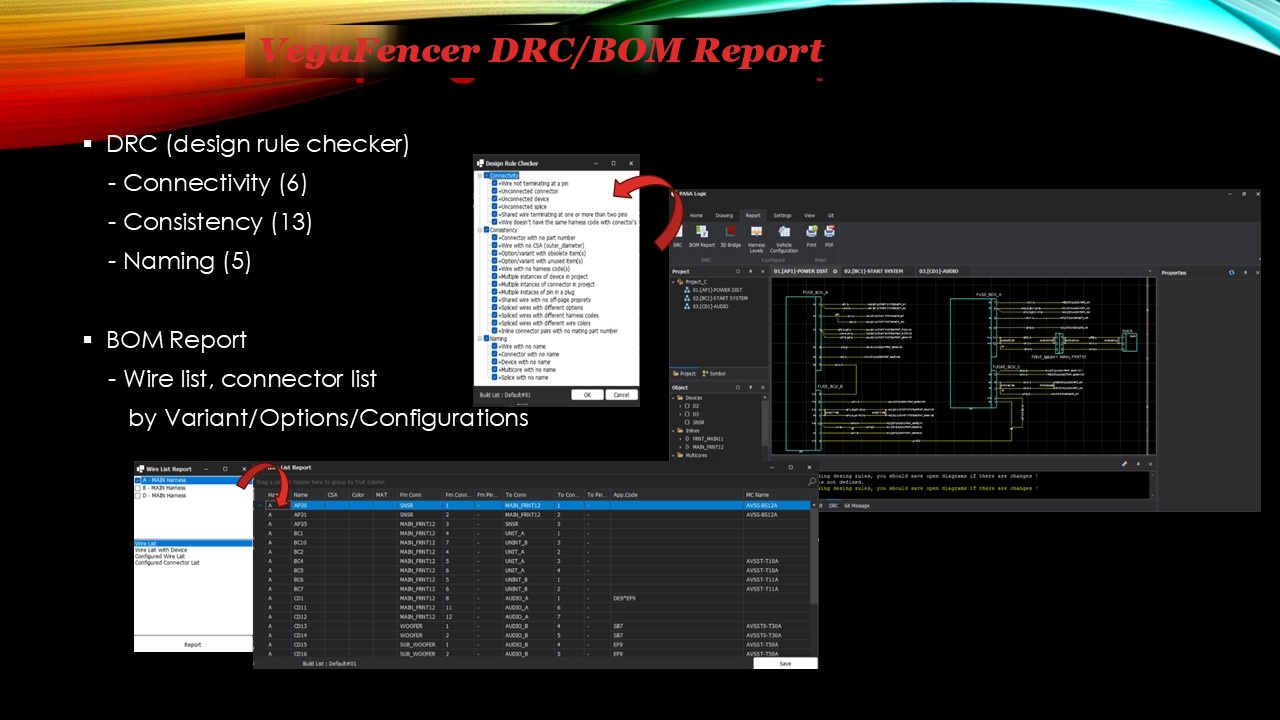

VegaFencer DRC/BOM Report

VARIANT / DRC / BOM

구성 관리와 품질 검증

Variant, Option, Vehicle Configuration별 다이어그램 필터링과 24개 DRC 규칙으로 설계 품질을 보장합니다.

  • check Harness Level별 Variant/Option 구성
  • check Vehicle Configuration — 하네스 조합 관리
  • check DRC — Connectivity(6), Consistency(13), Naming(5)
  • check BOM Report — Wire list, Connector list

VEGAFENCER BRIDGE

3D CAD와의 양방향 상호운용성

Dassault Systèmes CATIA V5와 Siemens NX와의 상호운용성을 지원하여, 서로 다른 설계 환경 간에도 일관된 데이터 흐름을 유지합니다.

  • check 와이어 리스트·번들 정보·번들 길이 데이터 양방향 교환
  • check 설계 변경 사항의 정확한 반영으로 오류 최소화
  • check 물리적 라우팅과 논리적 배선 정보의 연계 강화
  • check 제조·조립 단계 오류 감소, 라이프사이클 데이터 일관성

CATIA V5

Dassault Systèmes

view_in_ar
swap_horiz

Siemens NX

Siemens

view_in_ar
Wire List · Bundle · Length

DESIGN WORKFLOW

설계에서 양산까지, 하나의 흐름

각 단계의 데이터가 자동으로 다음 단계에 전달되어, 수작업 변환 없이 일관된 설계를 보장합니다.

01
schema

회로 설계

Logic에서 전기적 연결 의도를 정의하고 기능 구조를 설계합니다.

02
hub

토폴로지 통합

Integrator가 논리 설계를 차량 토폴로지에 매핑합니다.

03
polyline

하네스 도면

상세 도면과 와이어 리스트를 자동 생성합니다.

04
fact_check

검증 & 출력

DRC 24개 규칙 검증 후 BOM 리포트를 출력합니다.

group

실시간 협업

Git 기반 버전 관리로 팀 전체가 동일한 설계 데이터에서 작업합니다.

verified

지능형 DRC

24개 검증 규칙이 설계 오류를 실시간으로 탐지하고 수정을 제안합니다.

description

원클릭 리포트

BOM, Wire list, Connector list를 한 번의 클릭으로 생성합니다.

AI ASSISTANT

자연어로 설계를 탐색하다

MCP (Model Context Protocol) 기반 AI 어시스턴트가 설계 데이터에 직접 접근하여, 복잡한 쿼리도 즉시 답변합니다.

  • check 와이어 정보 즉시 조회 — 굵기, 색상, 재질, 연결 경로
  • check 커넥터별 연결/미연결 와이어 자동 분석
  • check 설계 오류 사전 탐지 및 수정 제안
  • check OpenAI API 연동 — 사내 LLM 교체 가능

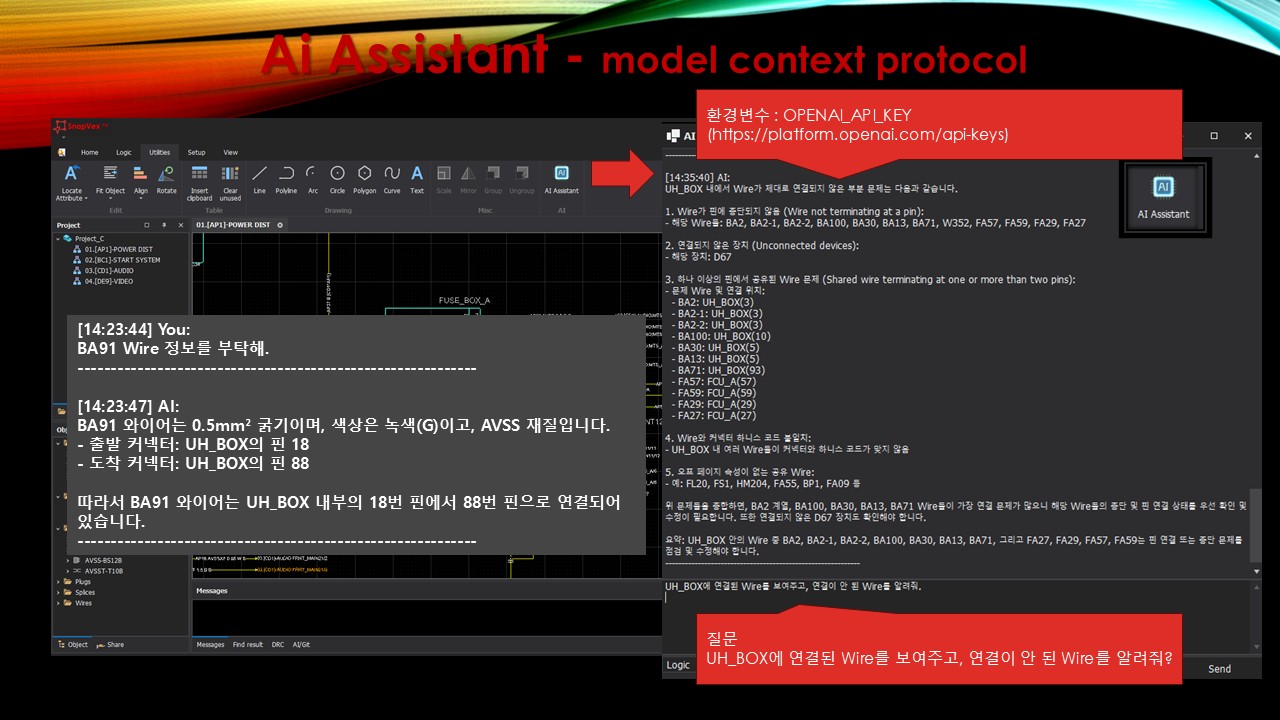

VegaFencer AI Assistant - MCP
VegaFencer AI MCP Connected
BA91 Wire 정보를 부탁해.

BA91 와이어는 0.5mm² 굵기이며, 색상은 녹색(G), AVSS 재질입니다.

출발 UH_BOX 핀 18
도착 UH_BOX 핀 88
UH_BOX에 연결된 Wire를 보여주고,
연결이 안 된 Wire를 알려줘?

UH_BOX 연결 와이어 12개 확인.
미연결 와이어 3개 발견 — BA95, BA97, BC01.

IMPACT

측정 가능한 설계 혁신

0%
설계 시간 단축
0
DRC 검증 규칙
0%
논리-하네스 일관성
Zero
수동 데이터 변환

ECOSYSTEM

기존 도구와 완벽하게 연결

Git 버전 관리부터 CAD 브릿지까지 — 팀의 기존 워크플로우를 유지합니다.

shortcut

Git

버전 관리 & 협업

Available
square

DXF / DWG

CAD 포맷 임포트

Available
auto_awesome

AI / MCP

LLM 연동 프로토콜

Available
grid_view

Jira

프로젝트 관리

Coming soon
hexagon

Creo / SOLIDWORKS

3D CAD 브릿지

Coming soon

ENTERPRISE READY

팀 전체가 함께 설계하는 환경

Server/Client 멀티유저 아키텍처 위에서 실시간 협업, 표준 라이브러리 공유, 기존 데이터 마이그레이션까지 지원합니다.

👥

Server / Client 멀티유저 협업

  • check 역할 & 설정 — Project 단위의 권한 부여 및 강제
  • check 실시간 Diagram lock/unlock, Offpage Wire, 연계 작업 시간 공유
  • check Shared Connector의 Pin Level Lock — 중복 사용 원천 방지
  • check Enterprise급 PostgreSQL + ASP.NET Core (Kestrel) — Windows/Linux, Docker 배포
📝

Library Symbol Editor

표준화된 Library를 사용자별로 커스터마이즈하고, 필드별 속성을 지정하여 어드밴스드 모듈까지 지원합니다.

💾

Data Migration

기존 설계 데이터를 그대로 가져옵니다. Excel/CSV, Harness Code, DB 등 다양한 마이그레이션을 지원합니다.

Enterprise Ready

E/E 설계 워크플로우를
혁신할 준비가 되셨나요?

VegaFencer 데모를 신청하고, 맞춤형 솔루션을 경험하세요. 전문 엔지니어가 귀사의 E/E 설계 프로세스를 분석하여 최적의 워크플로우를 제안합니다.
